Druckmarken

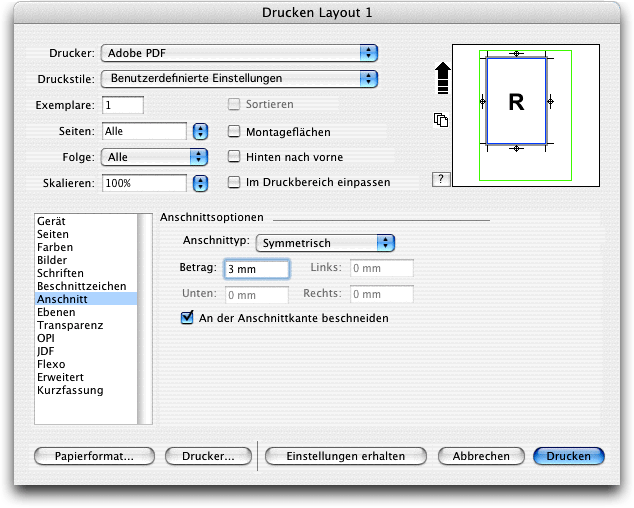

In QXP werden bei der Ausgabe von farbseparierten Layouts Passmarken, Beschnittzeichen, Farbfelder, Jobname, Seriennummer, Auszugsbezeichnung und Datum für jede Seite erstellt. Auf die Gestaltung von Passmarken und Beschnittzeichen kann man Einfluss nehmen, der Rest wird automatisch gestaltet. Passmarken für Seitenobjekte können nur manuell erstellt werden. Dafür benötigt man eine XTension.

Screenshot – Druckmarken QuarkXPress Screenshot – Druckmarken QuarkXPress Screenshot – Druckmarken QuarkXPress Screenshot – Druckmarken QuarkXPress
NächsterVorheriger

AppleScript „Add Crop Marks“ von Quark

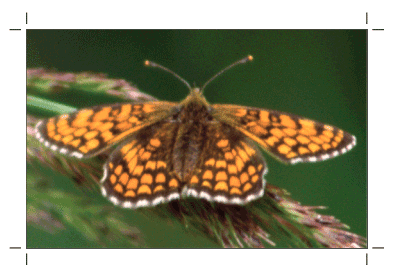

Mit dem standardmäßig verfügbaren AppleScript Add Crop Marks (Scriptmenü -> Box Tools -> Add Crop Marks) können für einzelne ausgewählte, nicht geneigte oder gedrehte Bildrahmen Beschnittzeichen in Passmarkenfarbe erzeugt werden:

Screenshot – Add Crop Marks

Hinweis: Die Scripts wurden von Hans Haesler auf Deutsch übersetzt, optimiert und von einigen Bugs befreit. Sie sind auf der Homepage der Fachhefte grafische Industrie kostenlos downloadbar (AppleScripts -> mac_os_x_d -> tiger oder leopard [je nach Mac OS Version] -> qxp_73x -> Quark_73x_scripts_d.sit).


NächsterVorheriger

AppleScript „Crop Marks & Name“ von Quark

Mit dem standardmäßig verfügbaren AppleScript Crop Marks & Name (Scriptmenü -> Picture Box -> Crop Marks & Name) kann zusätzlich der Bildname erzeugt werden:

Screenshot – Crop Marks & Name

Hinweis: Die Scripts wurden von Hans Haesler auf Deutsch übersetzt, optimiert und von einigen Bugs befreit. Sie sind auf der Homepage der Fachhefte grafische Industrie kostenlos downloadbar (AppleScripts -> mac_os_x_d -> tiger oder leopard [je nach Mac OS Version] -> qxp_73x -> Quark_73x_scripts_d.sit).

Für frei gestaltbare Druckmarken benötigt man eine zusätzliche XTension.


NächsterVorheriger

Crops XT von Vision's Edge

Mit Crops XT von Vision's Edge lassen sich Passmarken für ausgewählte Objekte direkt auf einer Seite erzeugen. Nach der Installation wählt man QuarkXPress -> Einstellungen -> Programm -> Crops XT, um die Präferenzen festzulegen. Es lassen sich wie standardmäßig Linienstärke und -länge sowie der Anschnitt festlegen, dieser jedoch nur gleichmäßig. Ferner lässt sich die Balkenstärke für die Farbmarken und deren Abstand vom Format festlegen. Formatmarken, Registermarken, Farbdefinition, Grau- CMYK- sowie ein Farbkontrollstreifen sind wählbar.

Screenshot – Crops XT

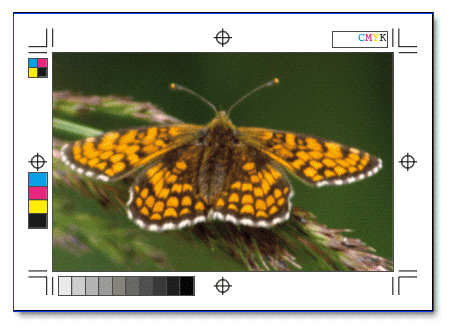

Nach Festlegung der Präferenzen aktiviert man ein Objekt und wählt Objekt -> Create Crops & Reg Marks; diese werden erstellt.

Screenshot – Crops XT

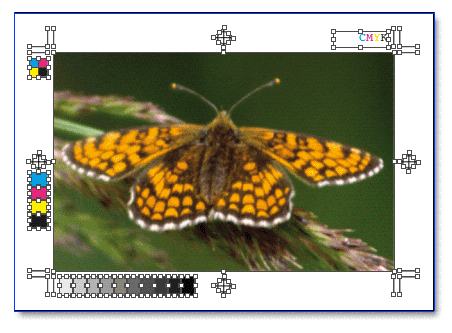

Alle Marken sind QXP-Objekte, sodass sie einfach zu bearbeiten oder zu entfernen sind.

Screenshot – Crops XT

Für eine ganze Seite, insbesondere mit Anschnitt, funktioniert das aber nur bedingt, da immer das Objekt markiert wird:

Screenshot – Crops XT

Für Mac und Win.


NächsterVorheriger

Cropster von Gluon

Die XTension Cropster von Gluon ist Bestandteil von ProPack. Hiermit lassen sich Passmarken für ausgewählte Objekte direkt auf einer Seite erzeugen. Nach der Installation gibt es einen neuen Menüpunkt: GLUON. Wählen Sie hier Cropster -> Cropster Settings, um die Präferenzen festzulegen.

Screenshot – Cropster

Im Register Crops legt man die Werte für die Trimmung (Seitengröße), den Anschnitt und den Sicherheitsbereich (= druckbarer Bereich) fest. Die Farbe der zugehörigen Marken kann einzeln bestimmt werden, ebenso wie die Farbe der Hilfslinien. Sind Pfeile aktiviert, werden die einzelnen Maße mit ausgegeben. Hier kann man auch eine Kennzeichnung festlegen. Für die Umrechnung der Bemaßung in andere Maßsysteme lässt sich ein Wert ebenso festlegen wie für die zu verwendende Schrift. Passmarken können unterdrückt werden, Hilfslinien gesperrt. Unter Presets kann man ein vorhandenes Set wählen, sofern schon eines festgelegt wurde.

Screenshot – Cropster

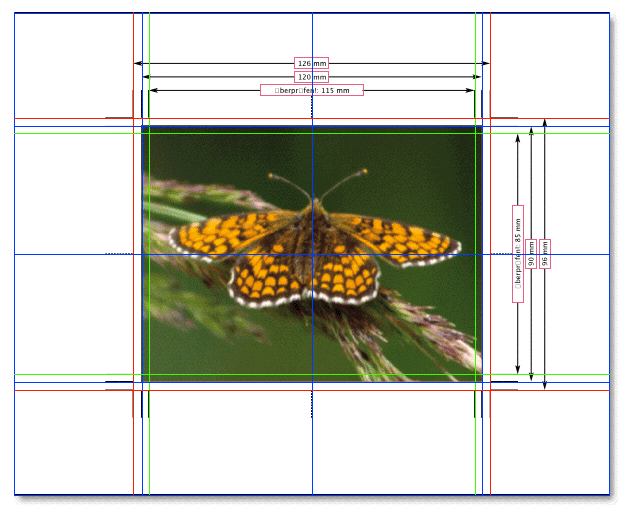

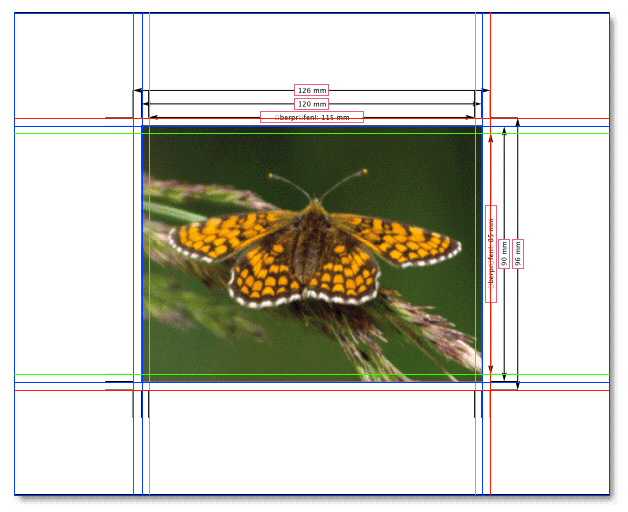

Das markierte Objekt wird mit den festgelegten Attributen versehen:

Screenshot – Cropster

Und was nicht zu verachten ist: Das Ergebnis kann auf einer eigenen Ebene abgelegt werden, die sich dann nach Bedarf ein- oder ausblenden lässt.

Screenshot – Cropster

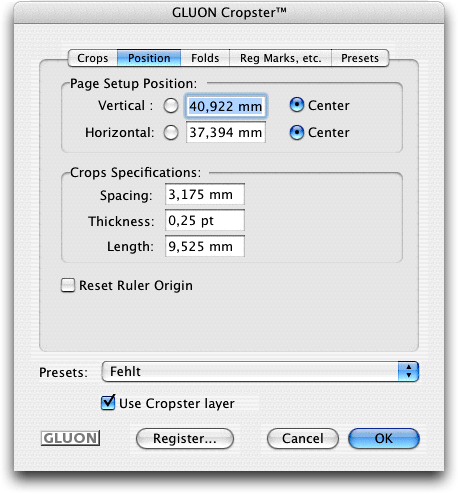

Im Register Position wird die Position des Objekts auf der Seite und damit relativ dazu die Position aller Marken festgelegt. Hier kann auch die nähere Spezifikation der Beschnittmarken festgelegt werden.

Screenshot – Cropster

Das markierte Objekt wird nun gemäß den Einstellungen auf der Seite zentriert und alle Marken und Hilfslinien werden automatisch angepasst. Das Zentrieren funktionierte im Test leider nicht.

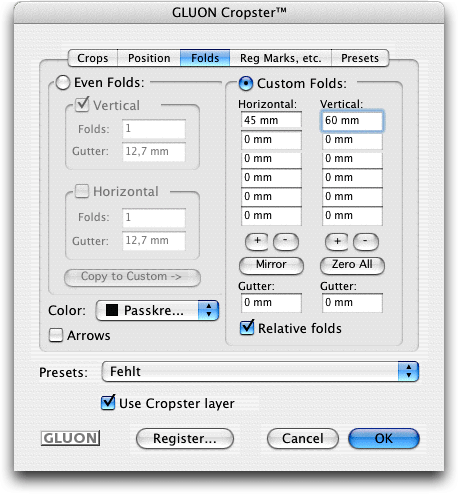

Im Register Folds können Falzmarken festgelegt werden. Diese können automatisiert oder einzeln festgelegt werden. Die Position der Marken kann absolut zur Seite oder relativ zum Objekt festgelegt werden. Auch eine Bemaßung ist wiederum möglich.

Screenshot – Cropster

Nach Bestätigung werden die Falzmarken hinzugefügt:

Screenshot – Cropster

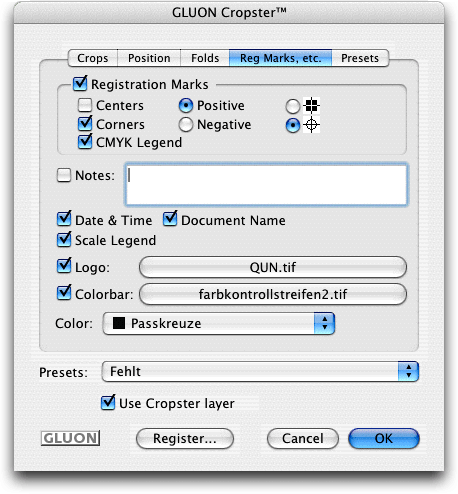

Im Register Reg Marks, etc. können Registermarken und Dokumentinformationen festgelegt werden. Ferner kann ein Farbkontrollstreifen und ein Logo als Datei geladen und damit platziert werden.

Screenshot – Cropster

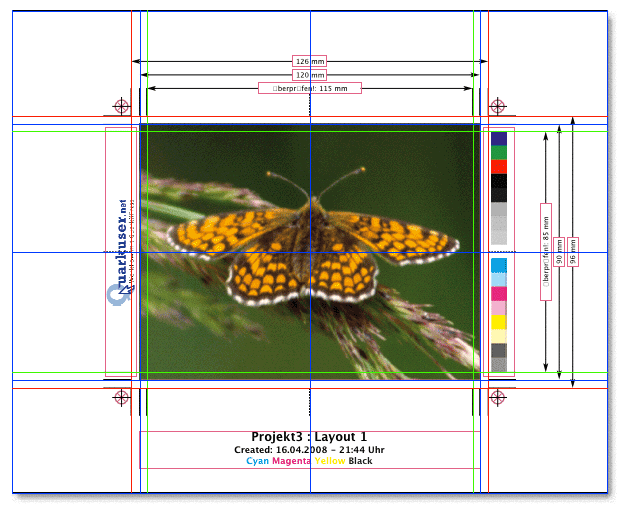

Das markierte Objekt wird mit den zusätzlichen Attributen versehen:

Screenshot – Cropster

Blendet man die Hilfslinien aus, wird das Bild, das sich beim Druck ergibt, sichtbar:

Screenshot – Cropster

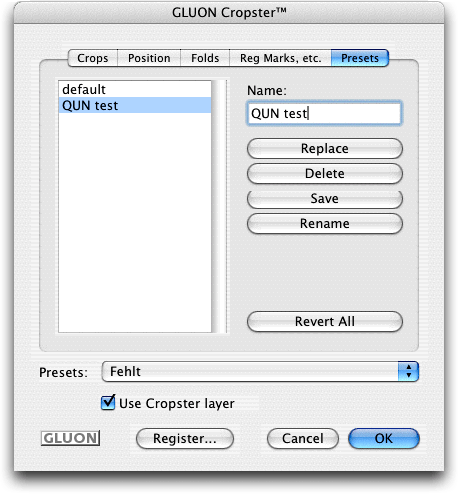

Im Register Presets können die Einstellungen gespeichert und bei Bedarf wieder aufgerufen werden.

Screenshot – Cropster

Alle von Cropster erstellten Objekte und Linien können über CLUON -> Cropster -> Delete Cropster Items gemeinsam gelöscht werden.

Dort kann auch im Menü gewählt werden, ob eine Seite auf das ausgewählte Objekt skaliert wird. Der Menüeintrag ist aber in einer deutschen Passport-Version fehlerhaft. Für diese XTension ist die zusätzliche freie XTension Guide Viewer verfügbar, die an Dienstleister weitergegeben werden kann, die nicht über Cropster verfügen, damit die Hilfslinien auch dort angezeigt werden können.

Für Mac. Auch als PlugIn für Adobe InDesign verfügbar.


NächsterVorheriger

Item Marks von Quark

Die XTension Item Marks von Quark ist Bestandteil der Quark PrintCollection. Damit lassen sich Schnitt- und Passmarken sowohl für Objekte als auch für Seiten erstellen. Nach der Installation aktiviert man ein oder mehrere Objekte und wählt dann Objekt -> Item Marks, um die gleichnamige Dialogbox aufzurufen. Im Bereich Beschnitte werden die Objektmaße angegeben, für die Beschnittmarken, Pfeile mit Maßangaben sowie Hilfslinien festgelegt werden können. Ebenso kann der Anschnitt und der Sicherheitsbereich festgelegt werden:

Screenshot – Item Marks

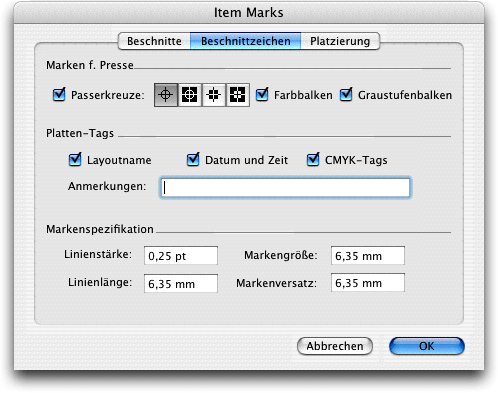

Im Bereich Beschnittzeichen kann die Form der Passkreuze festgelegt werden, sowie ein Farb- und/oder Graubalken. Weiters können für Farbauszüge oder auch Composite-Drucke diverse Beschriftungen festgelegt werden. Eine nähere Definition der Linien für die Marken ist hier auch möglich:

Screenshot – Item Marks

Im Bereich Platzierung kann die Position der Marken relativ zu den aktiven Objekten festgelegt werden. Die Marken können auf einer eigenen Ebene platziert werden – diese muss aber schon vorhanden sein, eine neue Ebene wird nicht angelegt:

Screenshot – Item Marks

Nach Bestätigung mit OK werden Marken, Farbbalken, Bemaßungen und Hilfslinien gemäß den Vorgaben erstellt:

Screenshot – Item Marks

Alle neu erstellten Objekte sind gruppiert und lassen sich so auch einfach wieder entfernen. Die Hilfslinien allerdings lassen sich nur einzeln manuell oder über den Hilfslinien-Manager (Hilfsmittel -> Hilfslinien-Manager) löschen.

Für Mac und Win.


NächsterVorheriger

MarkIt von Quark

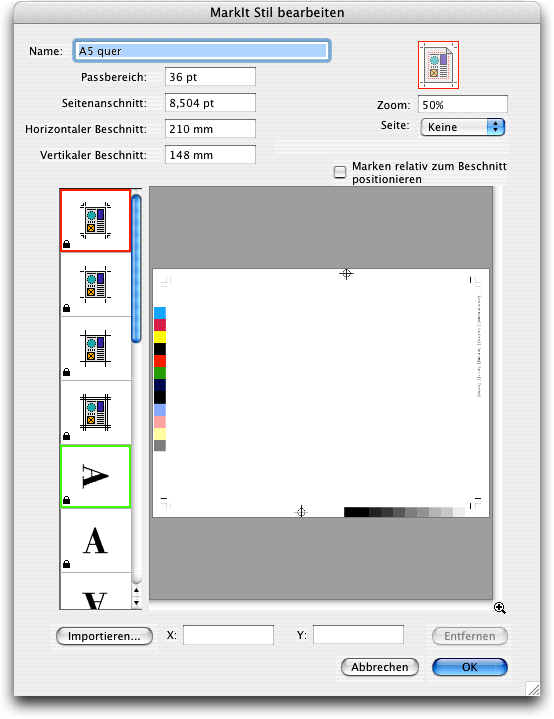

Die XTension Item Marks von Quark ist Bestandteil der Quark PrintCollection. Damit lassen sich Schnitt- und Passmarken für Seiten erstellen. Nach der Installation wählt man Bearbeiten -> MarkIt Stile, um die gleichnamige Dialogbox aufzurufen. Hier klickt man auf die Schaltfläche Neu, um in die Dialogbox MarkIt Stile bearbeiten zu gelangen:

Screenshot – MarkIt

Hier gibt man dem neuen Stil einen Namen und legt einige Parameter wie das Format und den Anschnitt fest (wird immer in Point umgerechnet, etwas lästig). Rechts befindet sich ein Navigator, mit dem sich Ausschnitte der Seiten in der Seitenvorschau anzeigen lassen. Die Seitenansichten können auch skaliert werden. Marken sollten relativ zum Beschnitt festgelegt werden, falls Layout- und Beschnittgröße nicht überstimmen. Die Druckmarkenleiste enthält alle notwendigen Elemente für Druckmarken. Man zieht eine gewünschte Marke in die Seitenvorschau oder wählt über CTRL+Klick das Kontextmenü, um die Platzierung vorzunehmen:

Screenshot – MarkIt

Für alle Marken wird durch Doppelklick eine zugeordnete Dialogbox geöffnet, die zusätzliche Einstellungen ermöglicht.

Für Beschnittzeichen …

Screenshot – MarkIt

… für Textmarken …

Screenshot – MarkIt

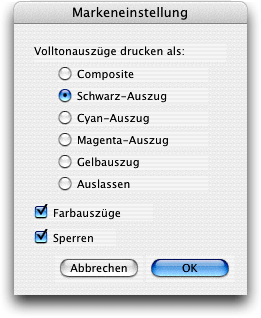

… und für Farbmarken:

Screenshot – MarkIt

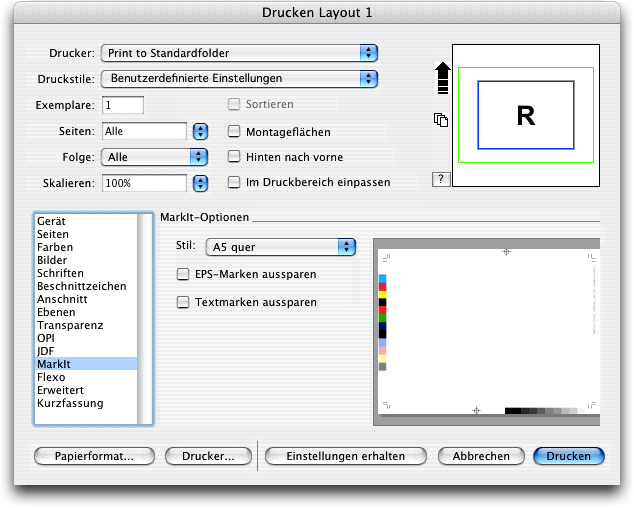

Text- und Farbmarken können auch nachträglich durch Verschieben neu positioniert werden. Diese Marken können auch durch Klick auf die Schaltfläche Entfernen gelöscht werden, ansonsten löscht man über das Kontextmenü. Druckmarken können ex- und importiert werden, sodass sie jederzeit für andere Projekte zur Verfügung stehen. Nach Bestätigung mit OK und anschließend mit Sichern ist der neue Stil gespeichert. Nun wählt man über Datei/Ablage -> Drucken die Dialogbox Drucken. Hier legt man die notwendigen Einstellungen fest und wählt dann den Bereich MarkIt:

Screenshot – MarkIt

Hier wählt man den passenden Druckstil. Wird die Checkbox EPS-Marken aussparen und/oder Textmarken aussparen aktiviert, so werden diese Marken bei einem bestehenden Hintergrund nicht überdruckt, sondern sparen den Hintergrund aus. Im Falle, dass die Seite einen Anschnittsbereich hat, muss dieser über das Bereich Anschnitt festgelegt werden. Werden im Bereich Beschnittzeichen solche festgelegt, werden die MarkIt-Optionen unterdrückt und es werden die Standardeinstellungen angewendet. Ansonsten ergibt sich je nach Einstellungen etwa folgendes Bild:

Screenshot – MarkIt

Für Mac und Win.


NächsterVorheriger

RegMarks XT von Quark

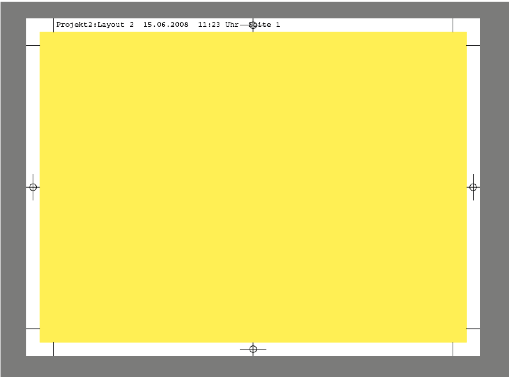

Die kostenlose XTension RegMarks XT von Quark verringert die Größe und die Position der Passmarken. Dies ist notwendig, um die Größe des Medienrahmens bei der Ausgabe als PS oder PDF den Empfehlungen der GWG (Ghent PDF Workgroup) anpassen zu können. Werden für Beschnittzeichen die empfohlenen Werte festgelegt (5 mm für den Anschnitt plus 5 mm für die Beschnittzeichen), wird die Mediabox an der äußeren Kante der Passmarken beschnitten:

Screenshot – Reg Marks XTension

Wer sich also daran stört, dass die Mediabox größer ist als die Seite plus Abstand der Beschnittzeichen plus Beschnittzeichen, sollte die XTension laden. Ohne diese kann die empfohlene Größe nicht erreicht werden, da sich durch die unveränderbare Größe und Position der Passmarken eine Mindest-Mediaboxgröße von +0,666 Zoll ergibt (+26,934 mm anstatt +20 mm):

Screenshot – Reg Marks XTension

Hinweis: Wurde die XTension einmal installiert, bleiben auch nach Deinstallation die neuen Einstellungen erhalten und lassen sich nicht rückgängig machen – es sei denn, die Präferenzen werden gelöscht.

Für Mac und Win.

Anfang


Autor: Peter Offenhuber
